L系列羅茨風機

L系列羅茨鼓風機(一)
主要零件的材料選用
       軸:#45或40Cr,35CrMo。
       同步齒輪:#45或40Cr,35CrMo。
       葉輪、機殼、墻板、聯軸器、軸承座、側蓋皆選用HT20-40灰鑄鐵。
成套供應范圍
       空氣凈化器,排氣消聲器,共用底盤,回路閥,帶遠程發送器壓力表、安全閥、止回閥,根據用戶要求,本廠承接上列成套供應業務,歡迎用戶洽談。
       本產品是使用范圍廣的常規品種,適用于壓送清潔空氣,清潔煤氣。
       本產品的特點是運轉平穩、使用安全、低噪音,長期以來深受用戶歡迎。

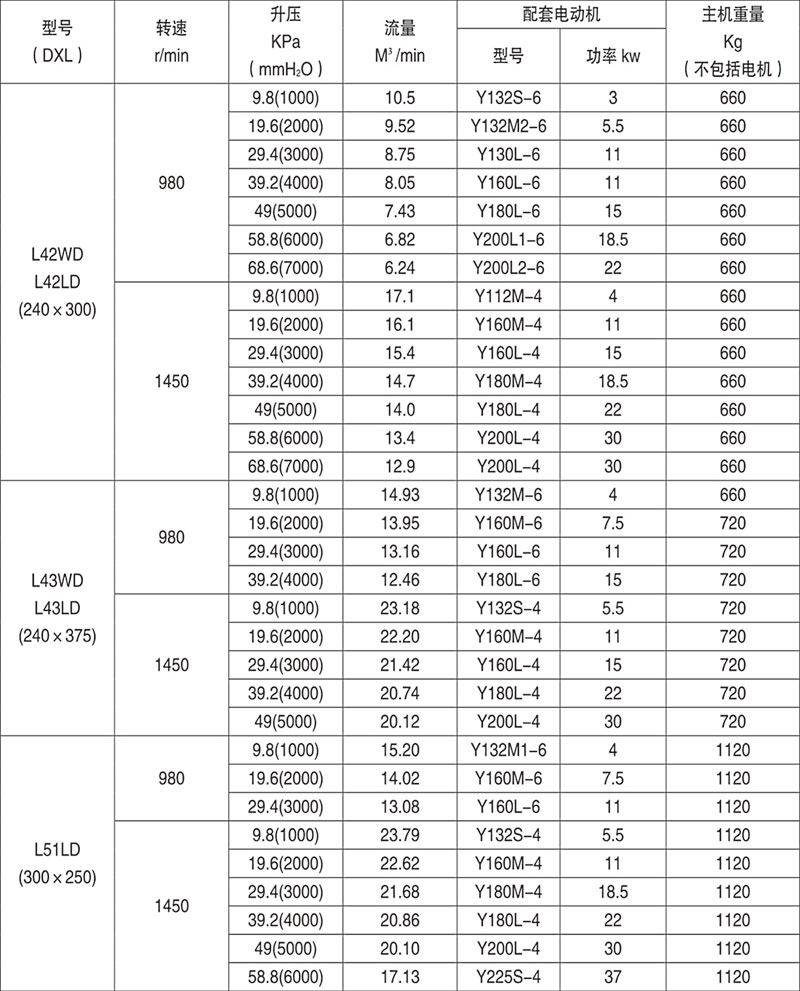

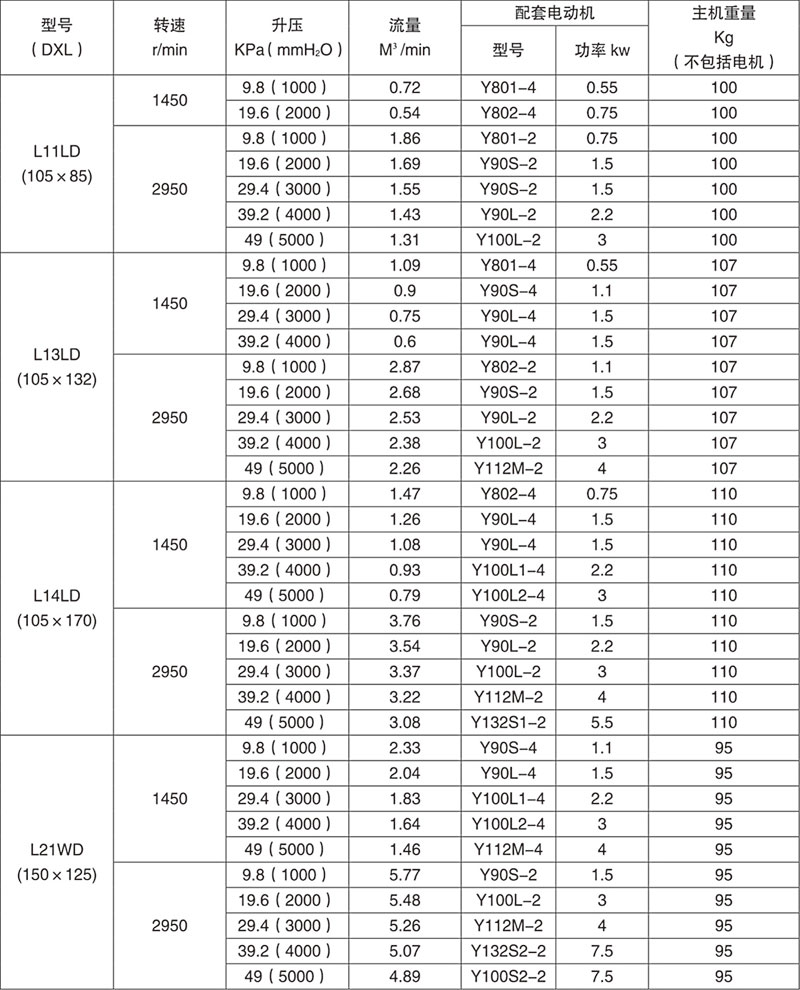

性能表(一)
L系列羅茨鼓風機(二)
用途

       L系列羅茨鼓風機輸送介質以清潔空氣、清潔煤氣、二氧化硫及其他惰性氣體為主。也可按需生產輸送其他易燃、易爆、易蝕、有毒及特殊氣體。因而能應用于冶金、化工、化肥、石化、視頻、建材、石油、礦井、紡織、煤氣站、氣力輸送、污水處理等各工業部門。
       L型羅茨鼓風機是系列羅茨鼓風機。產品零件通用性強、標準化程度高,結構合理、效率高、使用穩妥可靠。用戶選型、安裝維修及配備品備件方便。
       L型羅茨鼓風機系列的性能覆蓋面廣。流量從0.25-1000m³min,升壓高可達98KPa。
工作原理
       兩轉子在機體內通過同步齒輪的作用,相對地呈方方向等速旋轉。鑒于葉輪與葉輪之間、葉輪與集體之間有適當的工作間隙、使吸氣腔和排氣腔相互隔絕,借助于葉輪的旋轉,行程無內壓縮的地將機體內的氣體由進氣腔推送至排氣腔后,排出氣體達到鼓風。
特點
       1、由于葉輪在機體內運轉無摩擦,不需要潤滑,使排除的氣體不含油。故而是化工、食品等工業合適的氣力輸送氣源。
       2、羅茨鼓風機屬容積回轉式鼓風機,使用時,隨著壓力的變化,流量變動甚小,但流量隨轉速而變化。因此,壓力的選擇范圍寬,流量的選擇可通過選擇轉速而達到需要。
       3、羅茨鼓風機的轉速較高、轉子與轉子、轉子與機體之間的間隙小,從而泄漏少,容積效率較體內高。保證間隙的合理、均勻,既達到較高的容積效率,又不至于使機體內因熱膨脹而產生的摩擦。
       4、羅茨鼓風機的結構決定其機械摩擦損耗小。因為只有軸承和齒輪有機構,在選材上,轉子、機殼和齒輪圈有足夠的機械強度,運行安全,使用壽命長。
型式
       羅茨鼓風機的一般型式為立式、臥式兩種。
       臥式——鼓風機的兩個轉子中心線在水平面內,氣體為垂直流向(如圖2a、2b所示)
       立式——鼓風機的兩個轉子中心線在垂直面內,氣流為水平流向(如圖3所示)
       為便于用戶安裝使用,L1-L4小型風機采用立、臥兩用式,L5和L6為立式,L7至L11大型風機為臥式,臥式結構的進排氣方向,如從強度考慮,以上進下排為好。本廠出廠的立、臥式鼓風機均已按確定的排氣方向調整好間隙,如用戶欲改進、排氣方向,可在進貨時提出要求,在強度條件允許下便可改。
結構
       轉子:由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
       葉輪:選用漸開線型面、容積效率高。
       軸承:近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列向心短圓柱滾子軸承以適應熱膨脹時轉子的軸向位移。
       同步齒輪:由齒圈和輪轂組成,便于調整葉輪間隙。
       機體:由機殼和左、右墻板組成。左右墻板及安裝在左右墻板的軸承座、密封部等,均可互相通用。
       底座:中、小型風機均配有公共底座,大型風機僅配底座,便于安調調試。
       潤滑:齒輪采用浸入式,軸承采用飛濺潤滑。潤滑效果好,安全可靠。
       傳動方式:以聯軸器直聯為主。若性能規格需要,也可選用三角皮帶輸變速的方式。聯軸器選用彈性聯軸器,能緩和沖擊及補償少量的軸線偏差。
產品型號說明
       例:L84WD表示第8號機型(葉輪直徑為600mm,兩轉子中心距400mm),第4號葉輪長度)(1000mm),臥式、聯軸器直聯傳動。
羅茨鼓風機性能參數表












三葉羅茨鼓風機
產品特點
       1、強制送風即升壓變化時,流量變化較小,用戶可根據需要,在額定升壓范圍內調節出氣壓力。
       2、氣缸內不需潤滑,故輸送介質不含油。
       3、三葉風機氣流脈沖小,密封好,所以噪聲低,泄露少,效率高,運轉平穩。
主要用途
       應用于污水處理、海水養殖、電力、石油、化工、冶金、水泥、紡織、食品等氣力輸送行業。
使用要求
       1、輸送介質的進氣溫度不得低于40℃。
       2、介質中微粒含量不得超過100mg/m3,雜質大尺寸不得超過葉輪小間隙的一半。
       3、使用升壓不得超過鼓風機銘牌所標定升壓值。
型號說明及規格性能
       1、產品型號說明
       2、規格及性能
       輸送介質:空氣及其它中性氣體
       進氣溫度:20℃
       進氣流量:1.66-66.8m3/min
       進氣壓力:101.3kPa
       相對濕度:50%
       風機升壓:9.8-98kPa
       當輸送介質或使用條件與上述標準狀態有變化時,請訂貨時說明。
